Монтаж СКС

SYSTELECOM выполняет монтаж структурированных кабельных систем и локальных вычислительных сетей в Санкт-Петербурге. Услуга предназначена для офисов, торговых площадей, складов и производственных зданий. Кабельная система обеспечивает проводную передачу данных между рабочими местами, компьютерами, IP-телефонами и другой техникой. Для организации корпоративной ЛВС необходимы грамотно проложенные линии связи, понятная коммутация и совместимые сетевые компоненты. Монтаж СКС ведут по проекту или техническому заданию с учетом будущего расширения инфраструктуры.

В состав монтажа СКС входят подготовка кабельных трасс, прокладка витой пары и оптоволокна при необходимости, установка компьютерных розеток, комплектация рабочих точек и шкафов, тестирование. Систему связи подбирают под фактические условия эксплуатации. Для действующего предприятия порядок монтажных работ согласуют с режимом подразделений, чтобы сократить неудобства для сотрудников.

Из чего состоит структурированная кабельная сеть

Структурированная кабельная система состоит из горизонтальной и магистральной подсистем, розеточных групп, распределительных узлов и коммутационного оборудования и кабельных трасс. Проводная сеть объединяет информационную инфраструктуру помещений и позволяет выполнять перенос техники без замены всей разводки. При построении СКС важны длина участка, назначение помещения, способ крепления и условия обслуживания. Кабельные линии прокладывают по проекту с учетом доступных строительных конструкций, пожарной безопасности и электромагнитной совместимости.

В офисной сети используют витую пару, информационные разъемы RJ-45, патч-панели и коммутационные шнуры. Между этажами или корпусами при необходимости применяют волоконно-оптические линии связи (ВОЛС). Для каждой кабельной системы выбирают категорию компонентов и требуемую пропускную способность. Продуманная коммутация упрощает развитие ЛВС, подключение новых сотрудников и обслуживание оборудования без полной реконструкции проводки.

Прокладка витой пары и интернет-кабеля

Прокладка витой пары начинается с изучения помещения и выбора пути от распределительного узла до рабочих мест. Монтаж интернет-кабеля выполняют в металлических лотках, пластиковых коробах, трубах или за подвесным потолком. Для скрытой проводки могут использоваться готовые строительные каналы. Способ укладки зависит от основания, высоты, требований к защите и сохранности отделки. Для эксплуатируемого офиса планируют удобное время проведения работ, чтобы не препятствовать работе персонала.

При монтаже витой пары учитывают допустимый радиус изгиба, усилие протяжки и расстояние до силовых линий. Переходы через перекрытия защищают от повреждения оболочки. Для сети категории Cat5e или Cat6 нужны совместимые кабель, разъемы и коммутационное оборудование. Маркировка изделия сама по себе не доказывает качество передачи данных, поэтому после прокладки выполняют испытания в соответствии с согласованным заданием.

Укладка интернет-кабеля в подготовленный лоток отличается по стоимости от монтажа новой трассы со сверлением стен и установкой крепежа. При расчете учитывают метраж, способ прокладки, тип оболочки, материалы и сложность доступа. Монтаж розеток, подключение сетевых устройств и настройку оборудования в смете выделяют по фактическому перечню услуг. Это позволяет оценить цену за метр без скрытых дополнений.

Установка компьютерных розеток RJ-45

Установка компьютерной розетки RJ-45 обеспечивает стационарное подключение компьютера, IP-телефона, принтера или терминала к локальной сети. Для офисных помещений подбирают накладное, встраиваемое либо предназначенное для кабель-канала исполнение. Разъем размещают с учетом расположения рабочих мест, высоты и удобства доступа. Если сотрудник использует несколько устройств, число гнезд предусматривают заранее. При монтаже важно не допустить натяжения кабеля внутри монтажной коробки.

Интернет-розетку подключают к кабелю через совместимый модуль RJ-45. Для разводки применяют единую схему T568A либо T568B на обоих концах стационарной линии. Качество зависит от целостности оболочки, аккуратного расключения и правильной фиксации пар. После установки проверяют соединение LAN-тестером. Для двойных розеток предусматривают независимый кабель на каждый разъем, если иное не определено выбранной конструкцией сети.

Монтаж розетки может включать подготовку посадочного отверстия, крепление корпуса, обжим или расшивку кабеля, маркировку и проверку. Если требуется только установка в готовое гнездо, это отражают в смете. Стоимость компьютерной розетки и монтажных работ зависит от способа крепления, основания и комплектации. Итоговый расчет делают после подсчета информационных точек.

Монтаж патч-панелей и организация коммутации

Монтаж патч-панели позволяет собрать стационарную кабельную разводку в коммутационном узле и удобно управлять связью с компьютерной сетью. Для небольшого офиса подбирают панель нужной емкости; для крупного здания применяют несколько коммутационных блоков. При установке предусматривают свободный доступ к задней части, организаторы кабеля и понятную маркировку портов. Это упрощает ремонт, поиск соединения и перестройку ЛВС после изменения рабочих мест.

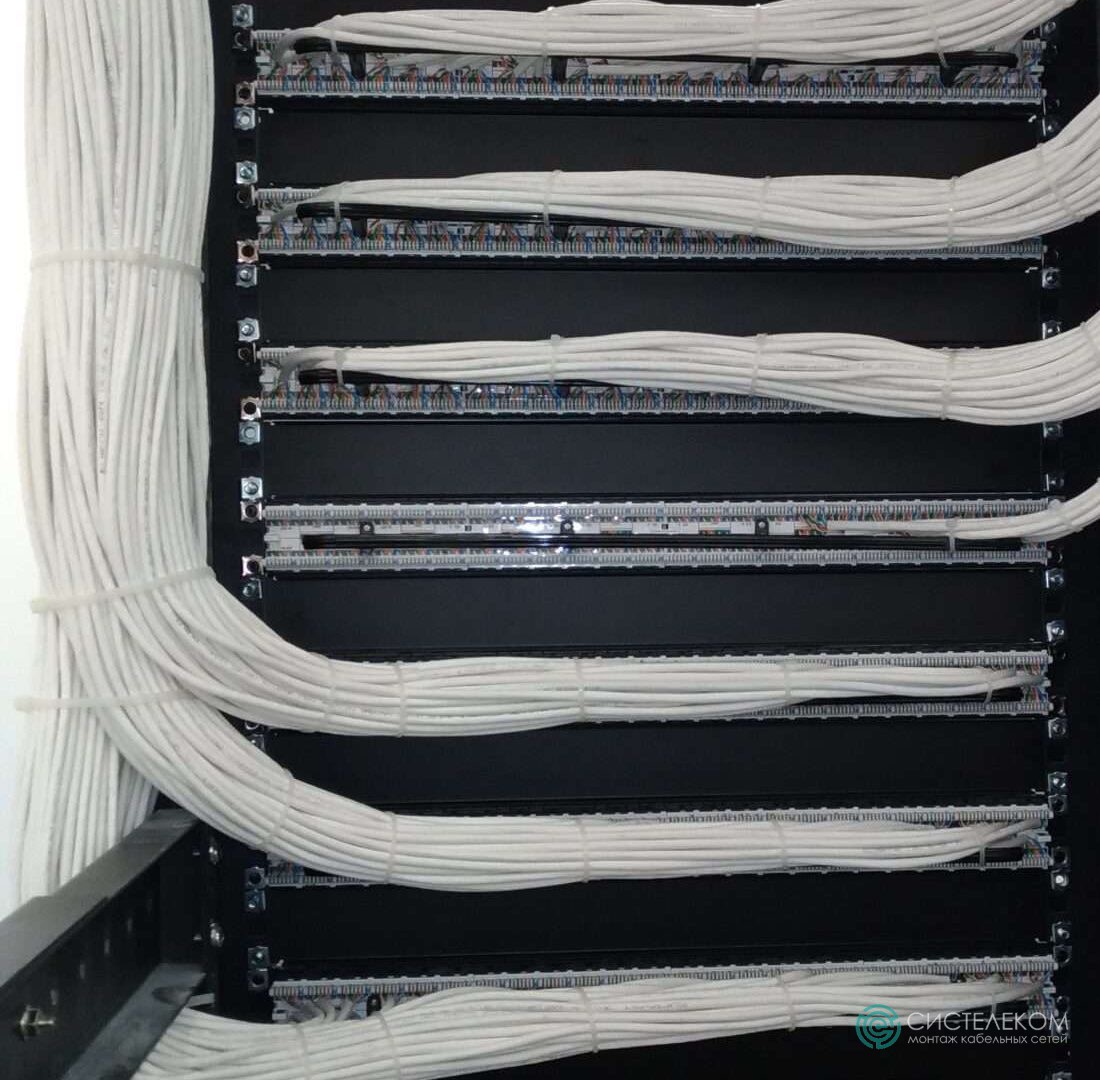

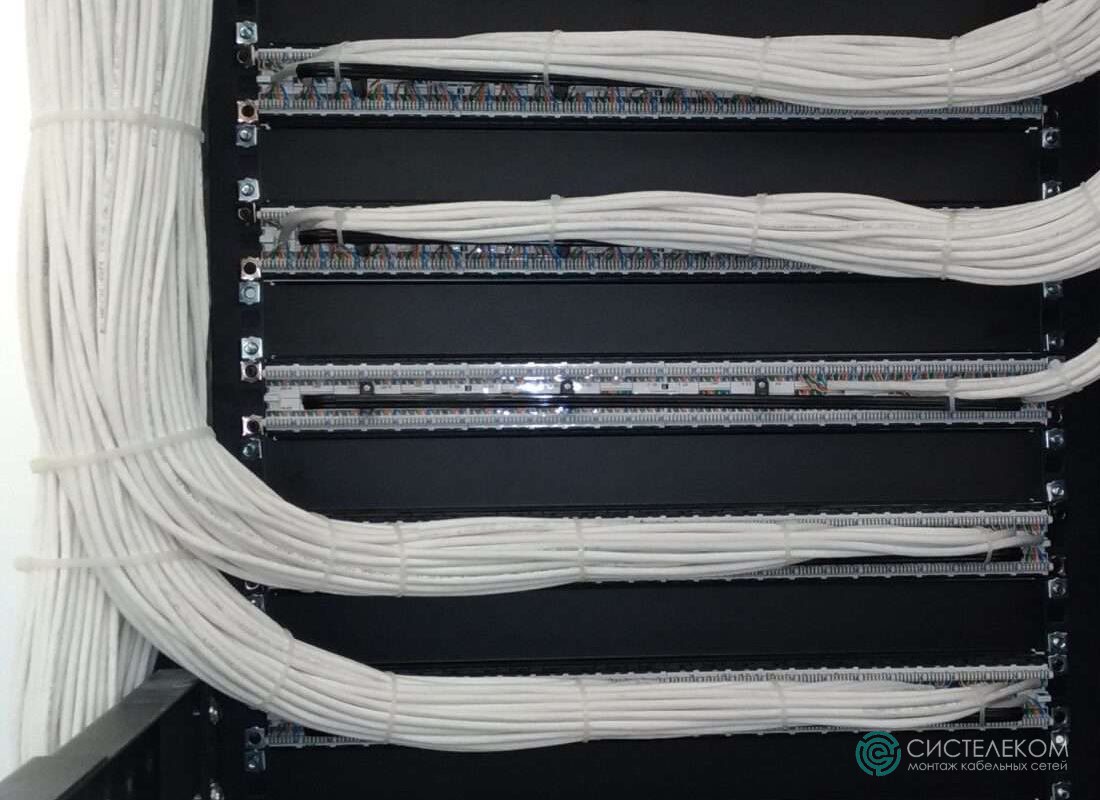

При расшивке витой пары на патч-панели сохраняют правильный порядок проводников и геометрию скрутки. Стационарный кабель закрепляют с защитой от натяжения, соединения подписывают по плану помещений. Затем для подключения активного сетевого оборудования используют патч-корды соответствующей категории. При заказе монтажных работ настройка коммутаторов и маршрутизаторов оговаривается дополнительно. Физическое построение СКС и программная конфигурация сети — разные задачи.

После монтажа патч-панели проводят проверку разводки и целостности линий. При необходимости измеряют характеристики передачи данных специализированным тестером. Формат протокола и глубину испытаний определяют по техническому заданию. Это помогает обнаружить ошибки до ввода системы связи в эксплуатацию.

Сборка и установка телекоммуникационного шкафа

Установка телекоммуникационного шкафа требует правильного выбора места и надежного крепления. Для небольших сетевых систем используют настенные конструкции, для более крупной инфраструктуры — напольные шкафы и стойки. Перед монтажом учитывают массу оборудования, габариты, охлаждение и электропитание. Кабель заводят через предусмотренные вводы, а для обслуживания оставляют доступ к дверям, соединениям и вентиляционным отверстиям.

Сборка телекоммуникационного шкафа включает монтаж корпуса, крепежа, полок, патч-панелей и кабельных органайзеров. При комплектации проверяют совместимость конструктивных элементов и возможность подключения активных устройств. Внутри размещают питание, сетевое оборудование и кабельную разводку по согласованной схеме. Для надежной работы важны аккуратная укладка проводов, доступ к коммутационным портам и соблюдение требований безопасности. Состав шкафа определяется объемом задачи.

Для компактного офиса иногда достаточно одного телекоммуникационного шкафа. В многоэтажных зданиях кабельную сеть распределяют между несколькими секциями. Расчет учитывает протяженность проводки, размещение подразделений и доступные пути прокладки. Стоимость сборки зависит от типа конструкции, крепления и набора компонентов, а не только от высоты стойки.

Монтаж ЛВС: особенности создания локальной сети

Монтаж ЛВС помогает объединить компьютеры, оргтехнику и другие устройства в единую локальную вычислительную сеть. Такие решения используются в офисах, магазинах, на складах и производственных площадках. Перед построением сети определяют требования к обмену данными, пропускной способности и совместной работе сотрудников. Монтаж проводной части включает кабельную инфраструктуру и установку коммутационных компонентов. Подключение и настройка активного оборудования согласуются по перечню работ.

Создание локальной сети предполагает подготовку схемы соединений, прокладку кабеля, установку разъемов и контроль готовой системы. По отдельному заданию выполняют конфигурацию коммутаторов, маршрутизаторов и Wi-Fi. СКС обеспечивает физическую основу, но сама по себе не настраивает интернет, права пользователей и сетевые сервисы. Такое разделение важно при расчете стоимости монтажа ЛВС.

Монтаж СКС на действующем объекте и при реконструкции

Модернизация СКС в действующем здании начинается с обследования кабельной разводки и проверки возможностей ее расширения. Старые соединения, заполненные лотки и изменение расстановки мебели могут потребовать прокладки дополнительных линий. При реконструкции определяют пригодные к использованию участки и необходимые замены. Монтажные работы организуют поэтапно, чтобы по возможности сократить перерывы в работе локальной сети.

Для складских и производственных помещений предусматривают защиту кабеля от механических повреждений и учитывают движение техники. В торговом зале особое значение имеют аккуратное крепление и доступ к коммуникациям. Прокладка рядом с силовой проводкой требует соблюдения правил разделения и защиты от помех. Подходящую технологию монтажа выбирают по условиям объекта.

Тестирование, маркировка и сдача кабельной системы

Тестирование СКС проводят после установки разъемов и коммутационного оборудования. Сначала проверяют правильность распиновки, целостность кабеля и качество соединений. Для подтверждения категории Cat5e или Cat6 необходимы измерения прибором соответствующего класса. Обычный LAN-тестер выявляет ошибки разводки, но не заменяет полноценную сертификацию каналов передачи данных. Вид испытаний указывают в документации до начала монтажных работ.

Маркировка облегчает обслуживание компьютерной сети и подключение новой техники. Обозначения на розеточных модулях должны соответствовать патч-панелям и плану помещений. В исполнительную документацию по согласованию включают схему кабельной системы, перечень проложенных линий и результаты измерений. Такой комплект помогает администратору проводить диагностику, восстановление соединений и дальнейшее расширение ЛВС.

При сдаче монтажных работ сверяют фактическую разводку с проектом или техническим заданием. Замечания, выявленные при контроле, устраняют до приемки. Если в процессе установки менялась схема, корректируют исполнительные материалы. Условия гарантийного и технического обслуживания закрепляют в договоре.

От чего зависит цена монтажа СКС и ЛВС

Цена монтажа СКС зависит от состава услуги, типа кабеля и строительных условий. На смету влияют длина трасс, количество рабочих точек, необходимость новых лотков, сложность сверления стен и требования к тестированию. При расчете стоимости монтажных работ учитывают материал основания и высоту прокладки. Заказчик должен видеть, какие операции включены в цену: укладка кабеля, установка розеток, монтаж патч-панелей, комплектация шкафа и проверка готовой системы.

Стоимость прокладки интернет-кабеля за 1 метр рассчитывают с учетом выбранного способа укладки. При готовых лотках объем монтажных работ отличается от устройства кабель-каналов с креплением и проходами через перегородки. Цена прокладки витой пары за метр зависит от доступности трассы и сложности объекта. В смете также отражают расходные материалы, подключения и измерения, если они входят в заказ.

Установка компьютерных розеток, монтаж патч-панелей и сборка телекоммуникационного шкафа могут рассчитываться поштучно. Отдельные расценки применяются к креплению, расключению кабеля и испытаниям. При заказе создания ЛВС под ключ отдельно оценивают настройку коммутаторов и интернет-подключения. Для точного предложения нужны план помещений и количество подключаемых устройств: одного метража недостаточно.

Для расчета стоимости монтажа СКС можно направить в SYSTELECOM схему здания и описание требуемого результата. Специалисты уточнят объем услуги, материал кабеля, условия прокладки и состав оборудования. Коммерческое предложение формируют по конкретному перечню работ, без универсальной цены для любых помещений.

Этапы выполнения монтажных работ

Перед началом монтажа собирают исходные данные: план помещений, число рабочих мест, существующие кабельные трассы и требования к сети. Специалисты оценивают необходимость проектирования СКС, согласуют комплектацию и составляют смету. Это помогает определить последовательность установки и избежать несогласованных работ на объекте.

Затем выполняют монтаж кабельных конструкций, прокладку витой пары или оптического кабеля, установку разъемов и коммутационного оборудования. В ходе монтажа соблюдают технологию крепления, оконцевания и маркировки. Если для соединения этажей нужна ВОЛС, применяют соответствующий инструмент и проверку оптической линии. Технические изменения согласуют с заказчиком до реализации.

Завершающий этап — проверка готовой кабельной сети и передача результата. Выполняют согласованные измерения, оформляют исполнительные материалы и устраняют замечания. Настройку активного сетевого оборудования, гарантийные условия и сроки определяют в договоре.

Как подготовить данные для расчета и заказа

Чтобы заказать монтаж СКС в Санкт-Петербурге, достаточно направить назначение объекта, планировку и ориентировочное количество компьютеров и другой сетевой техники. Если есть готовый проект, по нему проще рассчитать кабель, крепеж и оборудование. Для нового офиса желательно обозначить требования к интернет-соединению, корпоративной ЛВС, IP-телефонии и дальнейшему развитию системы. Дополнительную информацию можно приложить к заявке.

При модернизации полезны фотографии существующей проводки, кабельных конструкций и телекоммуникационного шкафа. Если объект расположен на нескольких этажах, следует отметить будущие межэтажные соединения и возможную оптическую магистраль. Это позволит точнее определить состав монтажных работ.

Заказать монтаж СКС, прокладку витой пары, установку компьютерных розеток или построение ЛВС можно через форму «Рассчитаем ваш проект». В запросе укажите адрес объекта, характер работ и предполагаемое количество подключений. На основе этих данных уточняют стоимость кабеля, комплектацию и монтажную смету.
